Digitális folyamatfelügyelet a vakszegecselés technológiában
Hibák elkerülése és minőség javítása
Közzététel: 2025.10.30
Minőségbiztosítás a vakszegecselés technológiában a GESIPA® WinTech segítségével
Az ipari gyártási folyamatokban a pontosság döntő fontosságú a biztonság és a gazdaságosság szempontjából. Különösen azokban a területeken, ahol a vakszegecsek és vakszegecsanyák tartósan összekapcsolják az alkatrészeket, például az autóiparban vagy a gépgyártásban, egyik behelyezési folyamat sem hagyható a véletlenre. A vakszegecselés területén a behelyezési folyamat felügyeletével a GESIPA® olyan technológiát kínál, amely a minőségbiztosítást zökkenőmentesen integrálja a gyártási folyamatba – digitálisan, pontosan és hatékonyan.
Tartalom
– Miért elengedhetetlen a folyamatfelügyelet a gyártásban?
– GESIPA® WinTech – Hogyan lehet biztonságosan felügyelni a rögzítési folyamatokat?
– A GESIPA® interfész – a digitális híd a rögzítési folyamatban
– Összegzés – A minőség láthatóvá tétele a GESIPA® segítségével
Miért elengedhetetlen a folyamatfelügyelet a gyártásban?
A vakszegecselés elengedhetetlen az ipari kötéstechnikában. De miközben az hatékonyságra és a gyártási pontosságra vonatkozó követelmények egyre szigorodnak, a szakemberhiány és a növekvő automatizálás megnehezíti a minőségellenőrzést. Itt jön be a képbe a GESIPA: a behelyezési folyamatok felügyeletével, a folyamatadatok (pl. erő, út és behelyezési idő) folyamatos rögzítésével minden szegecselési művelet digitálisan felügyelhető. A behelyezési folyamatok felügyeleti rendszere azonnal felismeri az eltéréseket, és lehetővé teszi a hibák elkerülését már a gyártás során.
Így a mechanikus művelet intelligens folyamattá válik, mérhető minőséggel és nyomon követhető dokumentációval.
GESIPA® WinTech – Hogyan lehet biztonságosan felügyelni a szegecselési folyamatokat
A GESIPA® WinTech technológiája az intelligens minőségellenőrzést jelenti a szegecselési folyamaton belül. A cél minden szegecselési folyamat felügyelete, ezáltal a csatlakozás minőségének reprodukálható biztosítása. Ennek alapja két központi paraméter folyamatos rögzítése: a szegecselés során ható erő és a szegecs által a folyamat során megtett út.

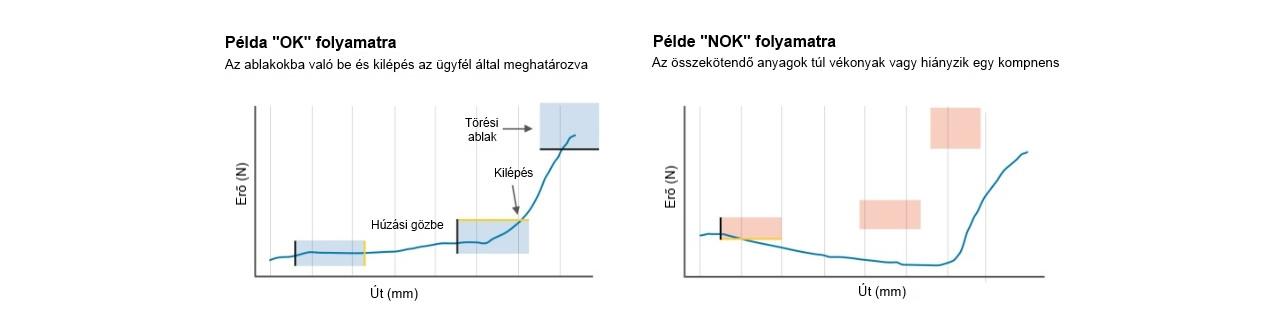

Ezeket az adatokat érzékelők rögzítik, és egy integrált elektronika valós időben értékeli. Ezen mérési értékek alapján az egész rögzítési folyamat egy jellegzetes görbében ábrázolható. Így láthatóvá válik, hogyan alakulnak az erő és a mozgás a rögzítési folyamat során, és hogy azok megfelelnek-e a meghatározott célértékeknek.
A minőség értékeléséhez a WinTech szoftverben legfeljebb három úgynevezett értékelési ablak állítható be. Ezek az ablakok határozzák meg azt a megengedett tartományt, amelyen belül a erő-út görbe mozoghat. Ha a mérési eredmény e határok között van, a folyamat rendben van; ha eltér, hibaüzenet jelenik meg. A készüléken található színes állapotjelző azonnal jelzi, hogy a behelyezett szegecs vagy szegecsanya megfelel-e a minőségi követelményeknek.
Az összes rögzített folyamatadat adatkapcsolaton keresztül rögzíthető és dokumentálás vagy elemzés céljából tovább feldolgozható. Ezáltal az egész folyamat átlátható és nyomon követhető lesz – ami fontos alapja a hatékony minőség-ellenőrzésnek és a digitális gyártásnak.
A WinTech behelyezési folyamat-ellenőrzés vakszegecsek és vakszegecsanyák esetében egyaránt rendelkezésre áll, és kézi vezérlésű, valamint automatizált szegecselő rendszerekben egyaránt alkalmazható.
Beültetési folyamatfelügyelet vakszegecs-alkalmazásokhoz

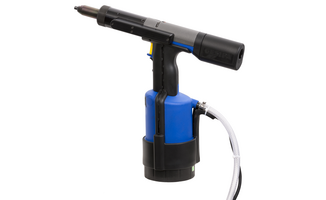

TAURUS® C WinTech
A TAURUS® 1 – 4 sorozat beépített beültetési folyamatfelügyelettel több mint 260 000 beültetési folyamatadatot tárol, amelyek bármikor lekérdezhetők.
TAURUS® C WinTech

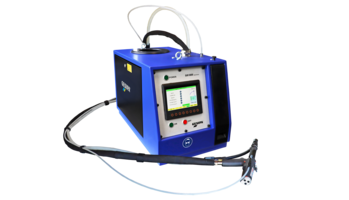

GAV 8000 electronic
Az ipari gyártáshoz készült GAV 8000 electronic akár 50%-os idő- és költségmegtakarítást eredményez, és külön is működtethető, integrálható egy berendezésbe vagy csatlakoztatható egy robothoz.
GAV 8000 electronic
Beültetési folyamatfelügyelet vakcsavaros anyák alkalmazásához

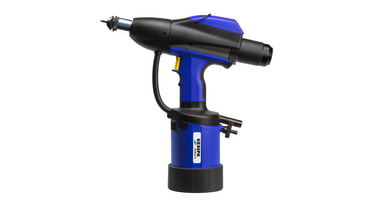

FireFox® 2 C WinTech
A FireFox® 2 C segítségével kritikus alkatrészek gyártása vagy automatizált beültetési folyamatok során is ellenőrizni és dokumentálni lehet az eredményeket.
FireFox®2 C WinTech
FireRex® WinTech
A FireRex® WinTech képes vakcsavaranyákat minden elképzelhető szögben behelyezni az ipari gyártásban. Kérésre robotalkalmazáshoz is csatlakoztatható.
FireRex® WinTech
A GESIPA® interfész – a digitális híd a behelyezési folyamatban
Ahhoz, hogy a WinTech behelyezési folyamat-felügyelet teljes potenciálját ki tudja aknázni, megbízható kapcsolatra van szüksége a szegecselő eszköz, a vezérlés és az értékelés között. Pontosan itt jön be a képbe a GESIPA® interfész. Ez a digitális kommunikációs interfész, amely lehetővé teszi az információcserét a behelyező eszköz és az ügyfél vezérlése között, így a folyamat átláthatóvá és irányíthatóvá válik.
A szegecselési folyamat során az interfész minden releváns adatot rögzít, tárol és továbbít a felsőbb szintű vezérlésnek. Így a felhasználók láthatják, hogy a behelyezett vakszegecs vagy vakszegecsanya megfelel-e a minőségi követelményeknek. Ezenkívül kérésre az interfészhez csatlakoztatott monitoron valós időben megjeleníthetők az összes folyamatgörbe.
Ez a szoros kapcsolat az interfész és a WinTech technológia szoros együttműködését eredményezi: míg a WinTech méri és értékeli a szegecselési folyamatot, az interfész gondoskodik arról, hogy ezek az adatok biztonságosan továbbíthatók, elemezhetők és a gyártási folyamatban újra felhasználhatók legyenek. Az eredmény egy teljesen digitálisan felügyelt, nyomon követhető és vezérelhető szegecselési folyamat – függetlenül attól, hogy az manuálisan vagy automatizáltan zajlik.
Két változat különböző követelményekhez
A GESIPA® kétféle kivitelben kínálja az interfészt, amelyek a felhasználási környezettől függően különböző előnyökkel rendelkeznek:
Interface 4.0 Universal
Az Interface 4.0 Universal összekötő kapocsként szolgál a GESIPA® szegecselő gépek és a külső gyártási hálózatok között. A folyamatadatok továbbítása mellett az Interface 4.0 Universal lehetővé teszi az egyes gépfunkciók vezérlését és az eredmények továbbítását a gyártósor vezérléséhez.
Interface 4.0 Universal
Interface 4.0 Profinet
A Profinet interfész kifejezetten az ipari automatizálási hálózatokba való teljes integrációra lett tervezve. Lehetővé teszi a közvetlen kommunikációt a központi berendezésvezérléssel, így az összes szegecselési folyamatadat zökkenőmentesen illeszkedik a felsőbbrendű gyártási logikába.
Interface 4.0 Profinet
Következtetés – A minőség láthatóvá tétele a GESIPA® segítségével
A WinTech szegecselési folyamatfelügyelettel és a GESIPA® interfészekkel a mechanikus munkafolyamat digitálisan vezérelt minőségi folyamattá válik. Minden szegecselési műveletet dokumentálnak, kiértékelnek, így az átlátható részévé válik a modern gyártásnak. Az eredmény biztonságos, reprodukálható kötések és igazolható minőségjavulás – függetlenül attól, hogy manuálisan vezérelt munkaállomásokról vagy automatizált berendezésekről van szó.
Szeretné megtudni, hogyan integrálható optimálisan a WinTech technológia vagy az Interface 4.0 a gyártási környezetébe? Vegye fel velünk a kapcsolatot: a GESIPA® csapata személyre szabott tanácsadást nyújt az Ön igényeinek megfelelő megoldásokról.
