A vakcsavaranyák kiválasztásának 8 döntő kritériuma
Közzététel: 28.08.2025
A vakcsavaranyák elengedhetetlen összekötő elemek az ipari gyártásban és a kézműiparban. Lehetővé teszik tartós menetek kialakítását vékony vagy csak egy oldalról hozzáférhető alkatrészekben – például az autóiparban, az elektromos iparban, a napenergia-iparban vagy a fehéráruiparban. A vakcsavaranyák behelyezése gyors és hatékony folyamat, amely alapos szakismeretek nélkül is elvégezhető, például hegesztési folyamatokhoz hasonlóan. De nem minden vakcsavaranya alkalmas minden alkalmazáshoz. Ha megbízható, tartós kötést szeretne elérni, különböző műszaki szempontokat kell figyelembe vennie. Az alábbiakban bemutatjuk a nyolc legfontosabb kiválasztási kritériumot, iparág-specifikus példákkal és gyakorlati magyarázatokkal kiegészítve.
Tartalom
1. Megfelelő menetes méret: a teherbírás és a beépítési helyzet a középpontban
2. Szárforma és csavarodásgátlás: optimálisan illeszkedik az alkatrészhez
3. Szárhossz: tökéletesen illeszkedik az anyagvastagsághoz
4. Anyagválasztás: korrózióvédelem és szilárdság minden környezetben
5. Fejforma: felület, megjelenés és funkció
6. Nyitott, zárt vagy tömített? Vakon rögzített anyacsavarok minden szerelési helyzethez
7. Folyamatbiztonság és nyomon követhetőség: a minőségi követelmények teljesítése
8. Kompatibilitás a behelyező eszközökkel: hatékonyság a szerelés során
GYIK – Gyakori kérdések a vakon rögzített anyacsavarok kiválasztásáról
Következtetés: Az optimális vakon rögzített anyacsavar: a minőség és a tartósság kulcsa
1. Megfelelő menetes méret:
a teherbírás és a beépítési helyzet a középpontban
A menettípus (a GESIPA®-nál alapkivitelben M4-től M10-ig kapható) határozza meg, hogy mely csavarok használhatók a vakcsavar anyával. A különösen elterjedt méretek, mint az M5, M6, M8 és M10, számos alkalmazásban megtalálhatók – a műszerfalak és a járművek biztonsági alkatrészeinek rögzítésétől a napelemek szereléséig. A megfelelő menetes méret kiválasztása a várható terheléstől, az anyagvastagságtól és a rendelkezésre álló helytől függ. A menetes méret jelölésében az „M” a „metrikus” rövidítése, az azt követő szám a menetes névleges átmérőjét milliméterben jelöli. További méretek és különleges kivitelek, például hüvelykes menetes méretek, kérésre rendelkezésre állnak.
2. Szárforma és csavarodásgátlás:
optimálisan illeszkedik az alkatrészhez
A szárforma jelentősen befolyásolja a vakcsavar anya csavarodásgátlását. A GESIPA®-nál alapkivitelben a következő szárformák kaphatók:
Kerek szár
A sima, kerek szárú vakcsavaranyák univerzálisan használhatók, elsősorban alacsony nyomatékok esetén. Ezáltal széles körben alkalmazhatók, és előnyük, hogy egyszerű furatba illeszkednek, amelyhez nincs szükség speciális szerszámra.
Recézett szár
Ezek szintén kerek szárú csavaranyák, azonban recézett szárral. A recézett szár jobban rögzül az anyagban, mint a sima szár, és így jobban elosztja az erőket. Ez különösen előnyös lágyabb anyagoknál, például alumíniumprofiloknál a napenergia-technológiában vagy könnyű házrögzítéseknél. A kerek és recézett szárú típusok különösen alkalmasak mobil és ipari alkalmazásokhoz, valamint ideálisak csavaros kötések utólagos megmunkálásához és javításához.
Részleges négyzetes/részleges hatlapos
Ezek a vakcsavaranyák részben kerek, részben négy- vagy hatlapos lapos szárral rendelkeznek. A szárformák egyszerű szerelést és megnövelt csavarodásállóságot kínálnak, azonban speciális furatprofilra van szükségük. Ez a szárforma különösen ipari alkalmazásokhoz alkalmas, ahol az előfurat gépi eljárással készül.
Minél bonyolultabb a szárforma, annál bonyolultabb a furat előkészítése – ezt a tervezés során figyelembe kell venni. A szárformák mellett egyes GESIPA® vakcsavaranyák további funkciókkal rendelkeznek, amelyek egyesítik a kerek szár és a részlegesen négyszögletes/hatlapú szár előnyeit, és hatékony gyártási folyamatot biztosítanak, miközben magas csavarodásállóságot nyújtanak.
3. Szárhossz: tökéletes alkalmazkodás az anyagvastagsághoz
A megfelelő szárhossz elengedhetetlen a biztonságos rögzítéshez. A szárhossz többek között a vakcsavar anya szorítási tartományától/alkalmazási területétől függ, amely az alkatrészek anyagvastagságától függ, amelyekbe a vakcsavar anyát be kell szerelni. Ha a szár/szorítási tartomány túl rövid, az anya nem fog megbízhatóan tartani, mivel nem tud kialakulni a zárófej; ha túl hosszú, az anyag deformálódhat vagy laza kötések keletkezhetnek. A GESIPA® minden vakcsavaranyához megadja a behelyezési tartományt, amelyet a tényleges anyagvastagsággal kell összevetni. A GESIPA® többtartományú vakcsavaranyák ideálisak erősen változó szorítási tartományú alkalmazásokhoz vagy sokoldalú felhasználáshoz.
Sorozatgyártásban, például a fehéráruiparban, ahol a lemezvastagság változik, univerzális megoldás vagy egyedi gyártás lehet célszerű. A GESIPA® szoros együttműködésben Önnel egyedi vakcsavaranyákat is fejleszt és gyárt. Ha speciális követelményekkel rendelkező alkalmazásokról van szó, kérjük, forduljon hozzánk bizalommal.
4. Anyagválasztás:
Korrózióvédelem és szilárdság minden környezetben
A vakcsavaranyákhoz megfelelő anyag kiválasztása döntő fontosságú a csatlakozás megbízhatósága, tartóssága és biztonsága szempontjából. A tisztán műszaki megvalósíthatóság mellett a költségek, a környezeti feltételek és a mechanikai terhelések is központi szerepet játszanak. A GESIPA® vakcsavaranyákat különböző anyagokból kínálja, amelyek tulajdonságaiknak köszönhetően kifejezetten bizonyos alkalmazási területekre alkalmasak:
Alumínium
Nagyon alacsony súly, jó korrózióállóság és tengervízállóság. Könnyen megmunkálható, azonban az acélhoz vagy rozsdamentes acélhoz képest a vakcsavaranyák szilárdsága alacsonyabb, ami a meghúzási nyomatékot is csökkenti. Gyakran használják könnyűszerkezetes gépgyártásban vagy az e-mobilitás területén. Alkalmazása elsősorban akkor ajánlott, ha a felhasználás során súlycsökkentésre van szükség, és az alkatrész nem van kitéve nagy erőknek.
Acél (horganyzott)
Robusztus és gazdaságos megoldás standard alkalmazásokhoz. A horganyzott acélból készült vakcsavaranyák nagy mechanikai szilárdsággal rendelkeznek, azonban a standard cinkbevonattal nem használhatók nedves vagy sós környezetben, mivel ezekben a környezetekben a korrózióállóságuk nem elég erős. Kritikus környezetben, pl. kültéren vagy nedvesség hatására további felületbevonatok, pl. cink-nikkel felületek is rendelhetők. Például fitneszgépekben, gépszerkezetek belső terében vagy műhelyi fémmegmunkálás során használják. Az acélból készült vakcsavaranyák univerzális standard megoldást kínálnak teherbíró menetek kialakításához különböző alkalmazásokban.
Rozsdamentes acél (A2/A4)
Kiváló ellenállás korrózióval, vegyszerekkel, magas hőmérséklettel és sós levegővel szemben. A rozsdamentes acél vakcsavaranyák emellett nagy mechanikai terhelhetőségűek. Ezek a tulajdonságok ideálisak kültéri alkalmazásokhoz, például napenergia-berendezésekben, hajóépítésben vagy az élelmiszeriparban. Ha az alkalmazáshoz hosszú távú és rozsdamentes csatlakozás szükséges, akkor a rozsdamentes acél vakcsavar anyák a megfelelő választás.
Monel®
Nikkele-réz ötvözet kiváló korrózióállósággal, valamint magas ellenállással savakkal, lúgokkal és tengervízzel szemben. A Monel® vakcsavaranyák nagyon nagy szilárdsággal rendelkeznek – még magas hőmérsékleten is. Műszakilag tökéletesek vakcsavaranyákhoz, azonban a Monel® vakcsavaranyák nagyon költségesek, ezért csak olyan helyeken szabad őket használni, ahol a rozsdamentes acél csavaranyák nem felelnek meg. Gyakran használják őket extrém körülmények között, például vegyi üzemekben vagy az energetikai ágazatban.

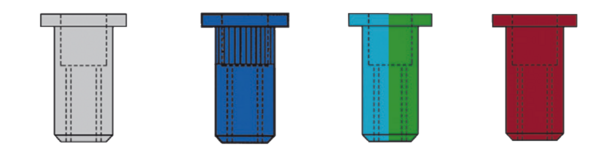

A vakcsavaranyák a GESIPA® katalógusban az anyagok megkülönböztetése érdekében az alábbi színekkel vannak jelölve:
Alumínium = szürke, acél = sötétkék, rozsdamentes acél A2 = világoskék, rozsdamentes acél A4 = zöld, Monel® = sötétvörös
Az anyagválasztásnak mindig az környezeti feltételekhez és a csatlakozás követelményeihez kell igazodnia.
Ha bizonytalan, a GESIPA® műszaki tanácsadást és termékválasztási segítséget nyújt – egyedi gyártású termékek esetén is.
A fenti anyagok közül való választás előtt tegye fel magának a következő kérdéseket:
- A szerkezeti elem tartósan nedvességnek vagy vegyi anyagoknak van kitéve?
- Érinti-e sós víz vagy extrém hőmérsékletek?
- A súly döntő tényező?
- Anyagegységes (pl. alumínium/alumínium vagy acél/acél) csatlakozást kell kialakítani?
- A csatlakozásnak tartósan, karbantartás nélkül kell működnie – pl. nehezen hozzáférhető vagy biztonsági szempontból kritikus alkalmazások esetén?
5. Fejforma: felület, megjelenés és funkció
A fejforma kiválasztása közvetlen hatással van a terheléseloszlásra, a szerelési feltételekre és a csatlakozás megjelenésére. A GESIPA® alkalmazásnak megfelelően különböző fejformák közül lehet választani:
Lapos fej
Ez a kivitel nagy felületet biztosít, ami jól elosztja az erőt az anyagon – különösen lágyabb anyagok (pl. műanyagok, alumíniumlemezek) esetén.
A süllyesztett fejű változatokkal ellentétben nincs szükség furat süllyesztésre, ami gyorsabbá teszi a szerelést és egyszerűbbé a furat előkészítését. A lapos fejű vakcsavaranyákat gyakran használják a gépgyártásban, járműgyártásban és berendezésgyártásban.
Süllyesztett fej:
A süllyesztett fej megfelelő süllyesztett furat esetén síkban süllyed az anyagba. Ez a változat ideális, ha sima felület szükséges – például bútorok, panelek vagy aerodinamikailag fontos felületek járműgyártásban. A süllyesztett fejű vakcsavaranyák azonban pontos süllyesztett furatot igényelnek a beszerelés előtt, ami némileg megnöveli a szerelési munkát, például a lapos fejű vakcsavaranyákhoz képest.
Kis fej
A kis fejű vakcsavaranyák csökkentett fejmagassággal rendelkeznek, amely optikailag diszkréten fekszik, de nem biztosít teljes süllyedést. Ideálisak vékonyfalú vagy filigrán alkatrészekhez, ahol kevés hely áll rendelkezésre a felületre. A kis fejű vakcsavaranya jó terheléseloszlást biztosít, ugyanakkor visszafogott megjelenésű – például az elektronikai területen alkalmazott csatlakozásokhoz.
A fejforma jelentősen hozzájárul a csatlakozás funkcionalitásához és megjelenéséhez, valamint a szerkezeti elem kíméletes kezeléséhez. Míg a lapos fej egyszerű előkészítéssel tűnik ki, a süllyesztett fej precíz megmunkálással biztosít kiváló megjelenést. A kis fej ideális, ha hatékony gyártási folyamat, a szerelési elemek közötti lehető legkisebb távolság és diszkrét megjelenés a legfontosabb.
6. Nyitott, zárt vagy tömített?
Vakcsavaranyák minden szerelési helyzethez
A vakcsavaranyák nagy előnye, hogy vakon is behelyezhetők, vagyis csak egy oldalról. Ez ideális alkalmazásokhoz üreges profilokban, zárt rendszerekben vagy hátsó falakban, mint például a járműgyártásban, a klímatechnikában vagy a fotovoltaikus berendezések szerelésénél. A GESIPA® minden alkalmazási területhez széles választékot kínál speciális megmunkáló eszközökből, az akkumulátoros vakcsavar anyákhoz, amelyek maximális mozgásszabadságot biztosítanak, egészen az ipari gyártás területén alkalmazott automatizált szegecselő megoldásokig. A GESIPA® továbbá kiegészítőket is kínál a feldolgozó eszközökhöz, például hosszabb menetes tüskéket és szájdarabokat, amelyek további megoldásokat nyújtanak az akadálymentes hozzáféréssel kapcsolatos problémák esetén, és így hatékony munkavégzést tesznek lehetővé.
Ezenkívül a vakcsavar anya kialakítása is döntő szerepet játszik az alkalmazás során. Alapvetően meg kell különböztetni a nyitott és zárt vakcsavar anyákat.

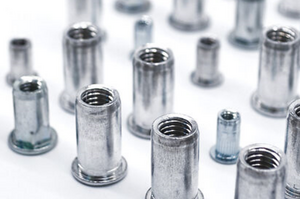

Nyitott vakcsavaranyák
Ez a vakcsavaranyák standard kivitelezése, amelynél a teljes szár belső része nyitott. A nyitott vakcsavaranyák olyan alkalmazásokhoz alkalmasak, ahol a nedvesség nem játszik nagy szerepet, vagy ahol nincs különleges tömítési követelmény. A nyitott vakcsavaranyák használatának további előnye, hogy a csavar hossza nem lehet univerzális, és nem kell a vakcsavaranyához igazítani.
Zárt vakcsavaranyák
A zárt vakcsavaranyáknál viszont a szár vége zárt. Ez megvédi a menetet a szennyeződésektől és a nedvességtől, ezért a zárt vakcsavaranyákat gyakran használják külső alkalmazásokban vagy olyan alkalmazásokban, ahol a hátoldalon érzékeny alkatrészek találhatók, amelyeket a csavar nem sérülhet meg.
GESIPA® termékajánlat:

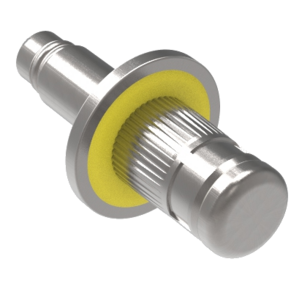

A G-Sealed® vakcsavaranya egy speciálisan bevonattal ellátott, zárt vakcsavaranya, amelynek alsó fején található integrált alátétnek köszönhetően már a behelyezéskor azonnali tömítést biztosít – további tömítés nélkül. Ideális olyan alkalmazásokhoz, ahol a nedvességet, port vagy vegyszereket megbízhatóan távol kell tartani, például az autóiparban, a kapcsolószekrény-gyártásban vagy a házgyártásban. A tömítés rugalmas, száraz és környezetbarát – és fémes és nem fémes anyagokon egyaránt működik.
Ezért ez a termék azoknak ajánlott, akik tartósan tömített menetes csatlakozást keresnek.
G-Sealed® vakcsavaranya
7. Folyamatbiztonság és nyomon követhetőség:
a minőségi követelmények teljesítése
Különösen a minőségkritikus iparágakban, mint például az autóiparban, gyakran elengedhetetlen a kötőelemek hiánytalan dokumentálása. Ehhez nem csak a megfelelő vakcsavaranya kiválasztása fontos, hanem olyan behelyező eszköz is, amely megfelel a minőségi követelményeknek. Itt jönnek képbe a GESIPA® vakcsavaranyák integrált behelyezési folyamatfigyelővel, mint például a FireRex® C WinTech és a FireFox® 2 C WinTech. Mindkét eszköz integrált út- és erőérzékelőkkel értékeli a behelyezési folyamatot. Így az összeszerelési hibák azonnal felismerhetők, a folyamatablakok meghatározhatók, és az összes adat digitálisan rögzíthető a minőségbiztosítás érdekében. Egy színes LED-jelzőfény, valamint a PLC-vezérléshez való csatlakoztatási lehetőség valós időben jelzi a kezelőnek, hogy a csavaros rögzítés megfelelően történt-e.
További információk a behelyezési folyamat ellenőrzéséről és a megfelelő technológiával felszerelt vakcsavar anyákról itt találhatók:
8. Kompatibilitás a behelyező eszközökkel:
hatékonyság a szerelés során
Általában minden vakcsavar anya bármely behelyező eszközzel feldolgozható, azonban fontos, hogy a behelyező eszköz is megfeleljen a vakcsavar anyákra vonatkozó követelményeknek. A menetek méretétől, az anyagtól és a kívánt folyamat sebességétől függően különböző típusú eszközök kerülnek felhasználásra. A GESIPA® vakcsavar anya behelyező készülékei optimálisan illeszkednek a saját vakcsavar anyákhoz, ami növeli a szerszámok élettartamát és minimálisra csökkenti a kopást:
Kézi csavar anya behelyező készülékek
Kisebb projektekhez vagy mindennapi karbantartási munkákhoz a kézi csavar anya behelyező készülékek tökéletes kiegészítők minden szerszámosládában.
Kézi csavar anya behelyező készülékek
Akkus csavar anya behelyező készülékek
Az akkumulátoros működés lehetővé teszi a vakcsavaranyák rugalmas használatát, ezért ideálisak építkezéseken vagy szögletes alkatrészeknél. Ezenkívül a GESIPA® akkumulátoros szerszámok a CAS-rendszer részét képezik, amelyben a különböző gyártók szerszámai egységes akkumulátoroknak köszönhetően kombinálhatók egymással.
Akkumulátoros csavaranyaszerszámok
Pneumatikus-hidraulikus anyacsavarozók
Robusztus vakanyacsavarozók kézi vagy félig automatizált feldolgozáshoz ipari gyártásban. Nagy behelyezési sebességet, állandó minőséget biztosítanak, és szükség esetén folyamatfelügyeleti rendszerekkel, például WinTech-kel is felszerelhetők. Továbbá széles munkatartományt kínálnak, és sokféle vakanyacsavart képesek feldolgozni.
Pneumatikus anyacsavar-behelyező készülékek
Teljesen automatikus berendezések
Integrált rendszerek nagy volumenű gyártósorokhoz, ahol a vakanyacsavarok automatikusan kerülnek behelyezésre, ellenőrzésre és dokumentálásra. A robotokba integrált vakanyacsavar-behelyező berendezések ideálisak a sorozatgyártáshoz, maximális hatékonysággal és 100%-os nyomonkövethetőséggel.
Rögzítőelem-automatizálás
GYIK – Gyakori kérdések a vakcsavaranyák kiválasztásáról
Milyen furatméret szükséges?
A furatnak legalább 0,1 mm-rel nagyobbnak kell lennie, mint a vakcsavaranya szárátmérője. Hatszögletű vakcsavaranyák esetén speciális hatszögletű furat szükséges a vakcsavaranya behelyezéséhez.
A vakcsavaranyák vízállóak?
A vakcsavaranyák alapkivitelben nem vízállóak. Zárt kivitelben és kiegészítő tömítéssel (pl. G-Seal) azonban szivárgásmentes csatlakozások érhetők el.
Következtetés: Az optimális vakcsavaranya:
a minőség és a tartósság kulcsa
A megfelelő vakcsavar anya kiválasztása jelentősen befolyásolja a csatlakozás minőségét, biztonságát és élettartamát. Vegye figyelembe az összes műszaki paramétert és az iparági követelményeket, hogy megtalálja az alkalmazásához legmegfelelőbb megoldást. Bizonytalanság esetén javasoljuk, hogy forduljon a GESIPA® műszaki csapatához, hogy a legmegfelelőbb és leggazdaságosabb csatlakozási megoldást találjuk meg.
