Mi a szorítási tartomány a vakszegecseknél?
A legfontosabb pontok
- A szorítási tartomány határozza meg, hogy milyen hosszúságú szegecset kell választani.
- Minden vakszegecsnek meg van határozva a minimális és maximális szorítási tartománya
- A szorítási tartomány helyes meghatározása elengedhetetlen a teherbíró kötéshez
- Helytelen választás esetén az anyagok nem illeszkednek össze megfelelően, vagy az anyag megsérülhet
Mi a szorítási tartomány, és miért fontos?
Ha vakszegecset választ, előbb-utóbb találkozik majd olyan megjelöléssel, mint „szorítási tartomány 0,5–3,0 mm”. De mi áll ennek a hátterében?
A szorítási tartomány azt az összanyagvastagságot írja le, amelyet egy vakszegecs biztonságosan összekapcsolhat. Más szavakkal: meghatározza, hogy az összekötendő anyagrétegek együttesen legfeljebb milyen vastagok lehetnek ahhoz, hogy a szegecset helyesen lehessen behelyezni, és szilárd kötést képezzen.
Ez az érték nem csupán egy technikai részlet. Közvetlenül meghatározza, hogy a kötés tart-e vagy sem. A vakszegecs csak akkor működik megbízhatóan, ha a kiválasztott vakszegecs szorítási tartománya megegyezik az alkalmazás tényleges szorítási tartományával. Ha az anyagvastagság nem egyezik meg a szorítási tartománnyal, nem jön létre megfelelő kötés, és bizonyos körülmények között az akár ki is oldódhat.
A vakszegecs teljes felépítésében a szorítási tartomány kiegészíti az olyan további paramétereket, mint az átmérő és az anyag. Csak akkor érhet el tartósan terhelhető kötést, ha mindhárom tényezőt figyelembe veszi.
Hogyan épül fel a szorítási tartomány?
Minden szorítási tartomány két határértékből áll: a minimális szorítási tartományból és a maximális szorítási tartományból.
A minimális szorítási tartomány azt a legkisebb anyagvastagságot jelzi, amelynél a szegecs még megfelelően működik. Ha ez az érték alá esik – például azért, mert a rétegek összesen túl vékonyak –, a szegecs csapja túl messzire nyúlik ki az anyagból. A zárófej ilyenkor nem tud megfelelően kinyílni. A szegecs laza lesz, zöröghet, és nem biztosít megfelelő szorítóerőt.
A maximális szorítási tartomány jelzi a felső határt. Ha ezt túllépi – például azért, mert az anyagvastagság túl nagy –, a szegecsszár esetleg letörik, mielőtt a zárófej teljesen kialakulna. Az eredmény egy látszólag behelyezett, de valójában laza szegecs, amely terhelés hatására meghibásodhat.
Tartsa tehát mindig be a szorítási tartományt. A szegecs csak a megengedett tartományon belül működik úgy, ahogyan azt a gyártó tervezte.
Hogyan ismerem fel a megfelelő szorítási tartományt az én alkalmazásomhoz?
Az első lépés egyszerű: mérje meg az összes réteg teljes anyagvastagságát, amelyeket össze szeretne kötni. Helyezze az összes alkatrészt egymásra, és mérje meg a kombinált vastagságot úgy, ahogyan később szegecselni fogja őket. Ügyeljen arra, hogy a rések, bevonatok vagy közbenső rétegek vastagságát is számításba vegye.

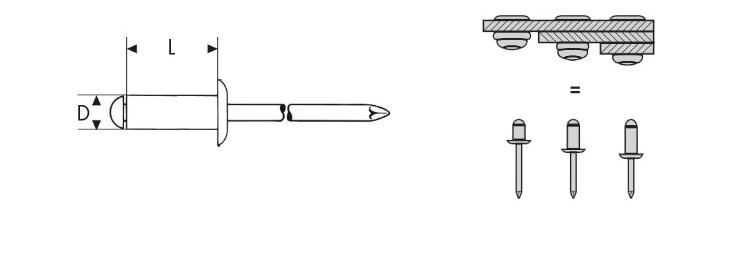

Ezt az értéket ezután hasonlítsa össze a termékleírásban szereplő szorítási tartománnyal. Sok gyártó ezt közvetlenül a cikk- vagy típusjelölésben tünteti fel. Egy olyan bejegyzés, mint például „3,2 x 10 / 0,5–3,0”, azt jelenti: az üreges szegecs átmérője 3,2 mm, hossza 10 mm, szorítási tartománya 0,5–3,0 mm.
A csomagoláson és az adatlapokon a szorítási tartományt általában egy áttekinthető táblázatban találja meg, amelyet gyakran kiegészítenek az ajánlott furatátmérőkkel, valamint a maximális nyíró- és húzóerőkkel. Rendelés előtt figyelmesen olvassa el ezeket az adatokat, mert utólag egy rosszul választott szegecset már nem lehet módosítani.
Mely tényezők befolyásolják a szorítási tartomány kiválasztását?
A teljes anyagvastagság a legfontosabb, de nem az egyetlen tényező. A következő szempontokat is figyelembe kell vennie:
Anyagfajta és keménység: A puha anyagok, mint például a műanyag vagy a vékony alumínium, a behelyezési erő hatására másképp viselkednek, mint az acél. Törékeny anyagok esetén a nem megfelelő szegecs károsíthatja az anyagot.
B A rétegek számaB : Ha három vagy több réteget köt össze, adja össze az összes egyedi méretet. Itt már a kis mérési pontatlanságok is összeadódnak.
Terhelés típusa: Húzóerők, nyíróerők vagy rezgések hatnak-e a kötésre? Dinamikus terhelések esetén, például járművekben vagy gépekben, a gyártók gyakran szűkebb szorítási tartományt javasolnak a jobb alakzárás elérése érdekében.
A szegecs anyaga: A vakszegecsek anyaga nincs közvetlen hatással a szorítási tartomány kiválasztására. Sokkal inkább az a döntő, hogy a szegecs megfeleljen az adott alkalmazásnak. A kiválasztás során figyelembe kell venni olyan tényezőket, mint az összekötendő anyagok tulajdonságai, a szükséges szilárdság, a korrózióállóság vagy a használati környezet. Mivel a vakszegecsek üreges szegecsrésze és szegecstüskéje gyakran különböző anyagokból készül, számos anyagkombináció áll rendelkezésre a legkülönbözőbb alkalmazásokhoz.
Összefoglalás
A szorítási tartomány az egyik legfontosabb adat a vakszegecsek kiválasztásakor. Ezért mindig ellenőrizze azt a vásárlás előtt, és gondosan mérje meg az anyag teljes vastagságát.
Ha nem biztos abban, hogy melyik szegecs felel meg az Ön alkalmazásához, kétség esetén válasszon egy kissé szűkebb szorítási tartományú szegecset. A szűkebb tartomány nagyobb alakzárást és biztonságosabb kötést biztosít, mint egy olyan szegecs, amely éppen csak a határértékeken belül marad.
Aki nem szeretné kézzel kiválasztani a megfelelő szegecset, annak több kényelmes alternatíva is rendelkezésre áll. Számos gyártó kínál online kiválasztó eszközöket, amelyekbe egyszerűen be kell írni az anyagvastagságot, az anyagot és további paramétereket – és máris javaslatot kap a megfelelő szegecsre. Aki inkább személyes tanácsadást szeretne, forduljon egy szakkereskedőhöz vagy közvetlenül a gyártó műszaki támogatásához.
Egy gyakorlati példa erre a Gesipa szűrőeszköze. Ott egyszerűen csak rákattint egy szegecskategóriára, és a kiválasztó eszköz máris elvezeti a megfelelő vakszegecshez az adott alkalmazáshoz
